チャントルフィルター SCF-5050Ⅳ SCF-5050A

  • 厨房に安心と快適環境をお届けします
  • グリスフィルター
  • 高性能タイプ / スタンダードタイプ の2種類
  • (社)日本厨房工業会認定品

製品特長

このグリスフィルターは、総務省消防庁「グリス除去装置の構造等の基準(平成8年8月15日付消防予第162号)」に準拠した(社)日本厨房工業会認定品で、安心してご使用いただけます。
(高性能タイプ)


低い圧力損失で、高い油脂分除去が可能になりました。
油脂分捕集能力が高く(90%以上)、ダクト火災の抑止に貢献します。
圧力損失が低いので厨房内の換気環境が向上します。
ダクトの汚れが軽減され、ダクト清掃の頻度が減り結果的にランニングコスト低下と安全性を保てます。


新油煙捕集方式(プレフィルター+ヒートシンクフィルター)【特許出願済】及び、特殊製法の三次元ニッケル多孔体フィルターを採用しています。
ダクト内への排気温度を下げる効果があります。
(高性能タイプ)


総務省消防庁「グリス除去装置の構造等の基準(平成8年8月15日付消防予第162号)」に準拠した (社)日本厨房工業会認定品で安心してご使用いただけます。
(スタンダードタイプ)


低い圧力損失で、高い油脂分除去が可能になりました。
「チャントルフィルター」は、油脂分捕集能力が高く、ダクト火災の原因であるダクトへの油脂分の流入を軽減します。
「チャントルフィルター」は、高い油脂分捕集能力を持ちながら、圧力損失が低いので厨房内の換気環 が向上します。
「チャントルフィルター」を使用しますと、その高い油脂分捕集能力によりダクトの汚れが軽減され、ダクト 清掃の頻度が減り結果的にランニングコストの低下と安全性を保てます。


社団法人日本厨房工業会の略号です。JFEAマークは総務省消防庁「グリス除去装置の構造等の基準(平成8年8月15日消防予第162号)」に適合し、 社団法人日本厨房工業会が認定した製品に付けるマークです。

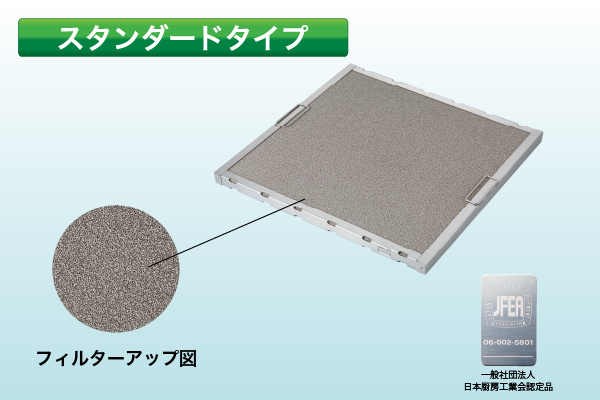

チャントルフィルタースタンダードタイプ

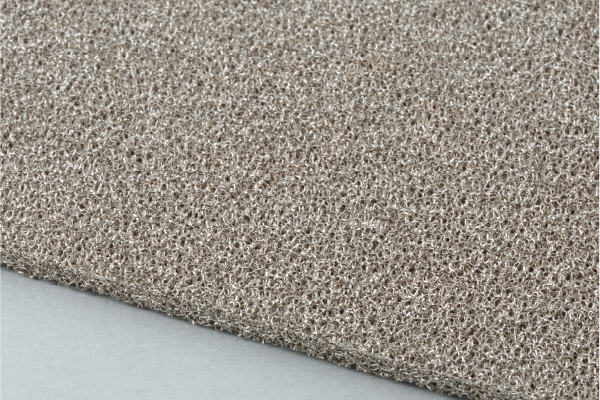

濾材が堅牢で軽量な、特殊製法の3次元ニッケル多孔体フィルターを採用しています。

(社)日本厨房工業会認定品
特殊製法の多孔体発砲金属の採用で、従来のバッフルタイプより「低圧力損失」で「高オイルミスト除去率」を実現しました。
除去率85%(当社測定データ)

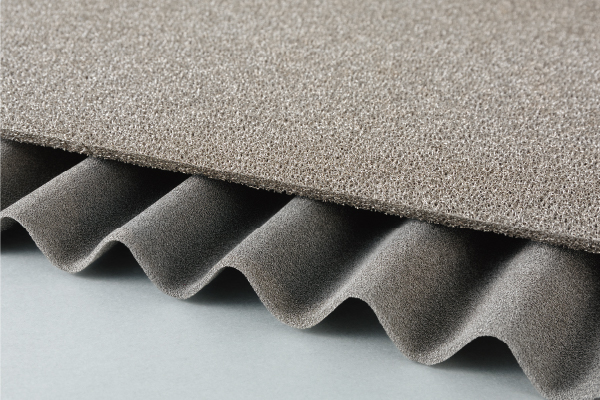

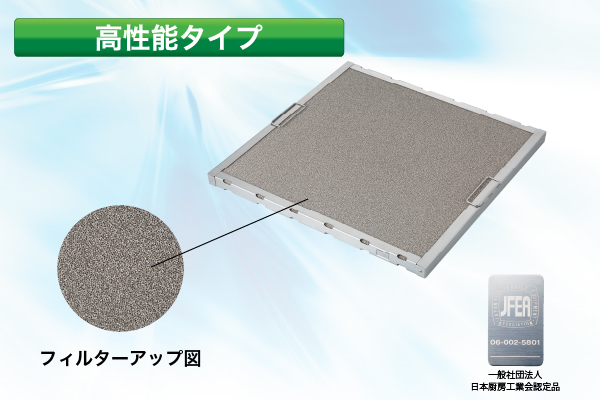

チャントルフィルター高性能タイプ

新油煙捕集方式(プレフィルター+ヒートシンクフィルター)「特許出願済」および、特殊製法の3次元ニッケル多孔体フィルターを採用し、高い油煙捕集を実現しました。

新油煙捕集方式(プレフィルター+ヒートシンクフィルター)「特許出願済」および、特殊製法の3次元ニッケル多孔体フィルターを採用し、高い油煙捕集を実現しました。

フィルター断面図

スタンダードタイプ
高性能タイプ

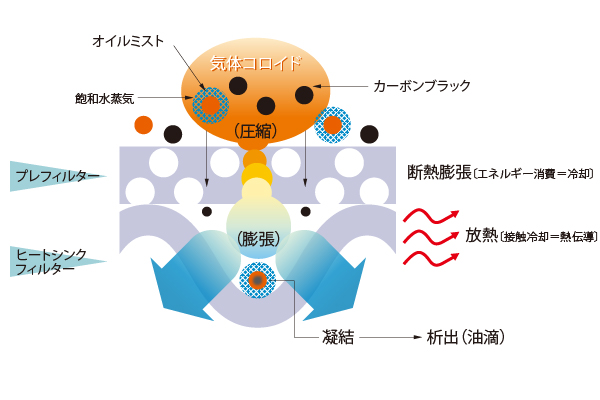

油煙捕集のしくみ

プレフィルターを通過する1μm以下のカーボンブラックが凝結核となり、断熱膨張で冷却された飽和水蒸気や油煙と結合し、析出されヒートシンクフィルター内で効率よく捕集されます。

気体コロラドとは:飽和水蒸気、油煙(オイルミスト)、カーボンブラック等の混合気体のこと

製品仕様

下記の製品番号以外のサイズの製品がございます。詳しくは製品カタログをご参照ください。

製品番号 フィルター フィルター枠 ハンドル

高性能タイプ
チャントルⅣ
(製品番号末尾にⅣ付)

材質 ニッケル多孔体 SUS304 SUS304
厚み

プレフィルター:10mm

ヒートシンクフィルター:2mm

0.8mm φ3.0

スタンダードタイプ
チャントルⅢ
(製品番号末尾にA付)

材質 ニッケル多孔体 SUS304 SUS304
厚み 10mm 0.8mm φ3.0

チャントルフィルターサイズ別風量換算表

製品番号

外径寸法

有効面積



面風速(m/sec)



W×D×t(mm)

(㎡)



0.50

1.00

1.50

2.00

SCF-5050Ⅳ

SCF-5050A

500×500×27

0.211

風量

㎥/min

6.3

12.7

19.0

25.3

風量

㎥/h

379.6

759.1

1138.7

1518.2

SCF-5040Ⅳ

SCF-5040A

500×400×27

0.165

風量 ㎥/min

5.0

9.9

14.9

19.8

風量 ㎥/h

297.0

594.0

891.0

1188.2

SCF-5030Ⅳ

SCF-5030A

500×300×27

0.119

風量 ㎥/min

3.6

7.2

10.7

14.3

風量 ㎥/h

214.5

429.1

643.6

858.1

SCF-5025Ⅳ

SCF-5025A

500×250×27

0.096

風量 ㎥/min

2.9

5.8

8.7

11.6

風量 ㎥/h

173.3

346.6

519.8

693.1

SCF-4040Ⅳ

SCF-4040A

400×400×27

0.129

風量 ㎥/min

3.9

7.7

11.6

15.5

風量 ㎥/h

232.2

464.4

696.6

929.0

SCF-3030Ⅳ

SCF-3030A

300×300×27

0.067

風量 ㎥/min

2.0

4.0

6.0

8.1

風量 ㎥/h

120.9

241.9

362.8

483.7

SCF-2525Ⅳ

SCF-2525A

250×250×27

0.044

風量 ㎥/min

1.3

2.6

3.9

5.3

風量 ㎥/h

78.8

157.6

236.3

315.1

SCF-2550Ⅳ

SCF-2550A

250×500×27

0.096

風量 ㎥/min

2.9

5.8

8.6

11.5

風量 ㎥/h

172.6

345.1

517.7

690.2

SCF-2020Ⅳ

SCF-2020A

200×200×27

0.025

風量 ㎥/min

0.8

1.5

2.3

3.0

風量 ㎥/h

45.6

91.2

136.9

182.5

SCF-4412Ⅳ

SCF-4412A

442×120×27

0.032

風量 ㎥/min

1.0

1.9

2.9

3.8

風量 ㎥/h

57.4

114.7

172.1

229.5

SCF-2511Ⅳ

SCF-2511A

φ250×115×27

0.093

風量 ㎥/min

2.8

5.6

8.4

11.2

風量 ㎥/h

167.4

334.8

502.2

669.6



チャントルフィルターの面風速・圧力損失換算表

製品番号 外径寸法W×D×t(mm) 有効面積(㎡) 圧力損失 pa 面風速(m/s)
0.50 1.00 1.50 2.00

SCF-5050Ⅳ

500×500×27 0.211 圧力損失 pa

3.8

10.8

19.5

33.3

SCF-5050A

500×500×27 0.211 圧力損失 pa

5.5

13.4

24.8

38.3

背景は推奨使用範囲です。
